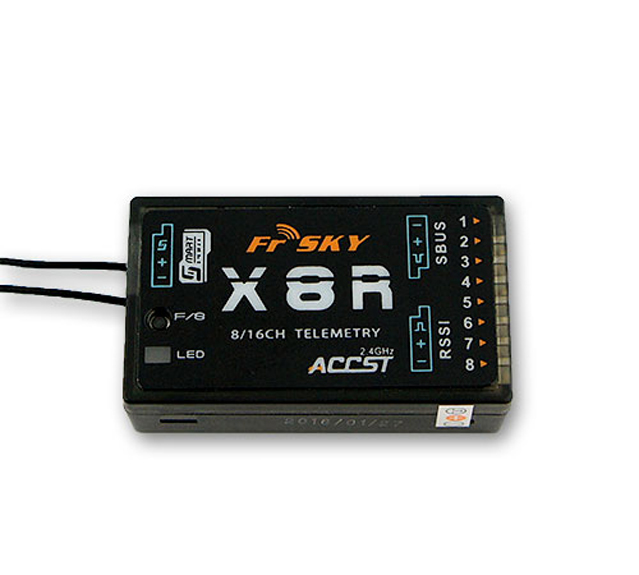

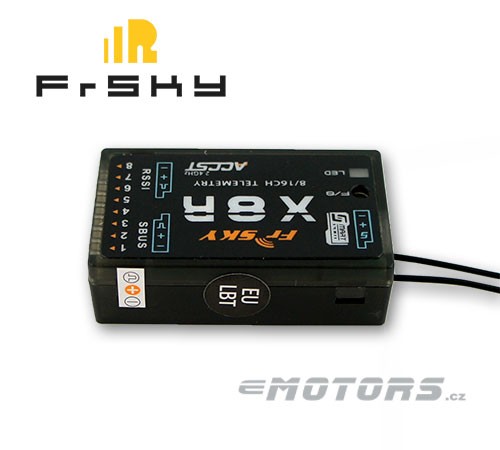

FrSky X8R - PCB

Přijímač je od roku 2016 dodáván s novým vylepšeným firmware EU LBT. V případě, že máte vysílač nebo TX modul se starší verzi firmware, prosím uveďte požadavek na změnu FW do poznámky objednávky

X8R je v menším balení než předchozí 8 kanálové přijímače, ale má mnohem více možností. Nový SmartPort podporuje nové i starší analogové senzory. X8R podporuje 8 standardních servo výstupů a ke všem 16 kanálům můžete přistupovat pomocí SBUS výstupu. Také lze použít serva s podporou SBUS nebo použít SBUS Decoder / Expander 6CH  pro využití 16-ti kanálů. Také můžete použít 2 přijímače X8R v jedné sestavě. Kanály lze navolit u prvního přijímače 1-8 a 9-16 na druhém. V režimu D8 pracuje s vysílacími moduly DHT, DJT, DFT a DHT-U.

Párovaní

Párování je proces jednoznačně přiřazující určitému vysílacímu modulu přijímač. Vysílací moduly mohou být párovány s více přijímači (ne však současně). Přijímač může být párován pouze na jeden modul vysílače.

Postupujte dle následujících kroků:

1. Nejprve si zvolte mód pro párování přijímače podle tabulky uvedené níže. Nejběžnější je Mód 5, tedy 1-8CH s telemetrii. Pokud zvolíte jiný mód, umístěte propojku na signální piny dle tabulky. Připravte si napájení pro přijímač, ale prozatím nepřipojujte.

2. Zapněte vysílač a přejděte do nabídky párování. Zde v nabídce Mód zadejte/ponechte dle vašeho výběru režim párování (D8/D16). Obdobně upravte/ponechte Rozsah kanálů a následně přejděte na nabídku Bind a tlačítkem ENT spusťte párovací proces na vysílači. Nabídka Bind bliká a je doprovázena zvukovým signálem.

3. Nyní připojte/zapněte napájení přijímače s přidržením nebo bez přidržení tlačítka F/S dle instrukcí v tabulce. Spárování je signalizováno trvale svítící zelenou LED a blikající červenou LED na přijímači.

4. Vypněte stiskem ENT volbu Bind na vysílači.

5. Vypněte napájení přijímače a po znovu připojení/zapnutí napájení trvale svítící zelená LED signalizuje úspěšné spárování a připravenost pro běžný provoz.

Pracovní mód přijímače a párování:

Nastavení Failsafe

• Pro přechod serv do přednastavené polohy při ztrátě signálu - nejprve spárujte přijímač a nastavte serva do požadované polohy. Krátkým stiskem tlačítka F/S potvrďte požadovanou polohu, LED na přijímači 2x blikne pro potvrzení zapsání požadovaných poloh serv. Pro vypnutí failsafe přijímač znovu spárujte.
• Nastavení nevysílání pulzů při ztrátě signálu - zapněte napájení přijímače bez zapnutého vysílače a krátce stiskněte F/S tlačítko.
• Pokud nebude failsafe nastaven, přijímač po ztrátě signálu drží poslední známou polohu kanálů/serv.

Obsah balení

1x přijímač s PCB anténami
