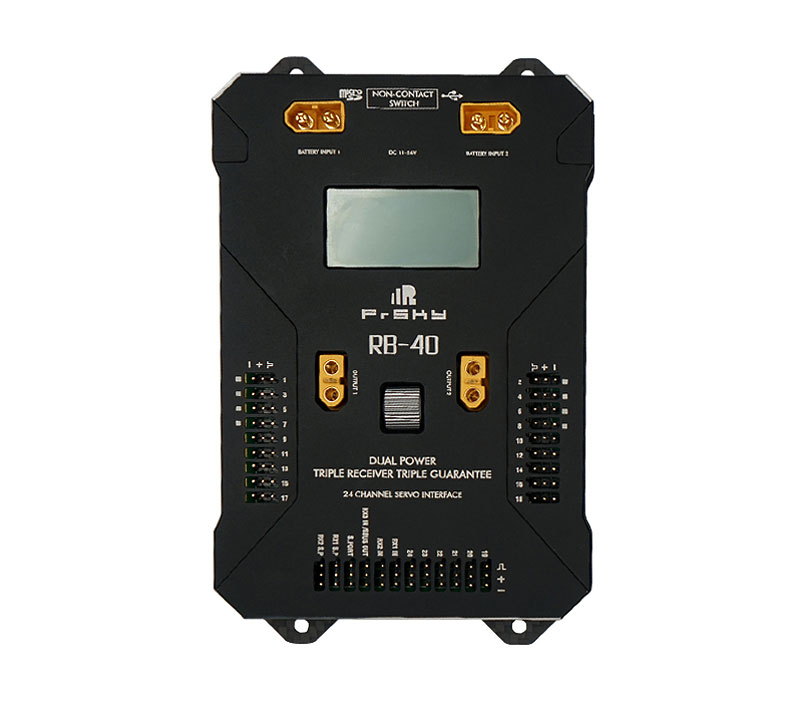

FrSky RB-40 Redundancy Bus

RB40 využívá všechny osvědčené vlastnosti předchozí řady redundantních rozbočovačů spolu s přidáním nových funkcí pro uspokojení potřeb stále rostoucího okruhu uživatelů.

Vylepšení

Předchozí typy nabízeli duální napájení s duálním připojením přijímačů. RB40 umožňuje použít 3 redundantní přijímače přidáním multiplexního portu (RX3 / SBUS Out) a je vybaven konektory XT60, který poskytuje bezpečný a efektivní způsob napájení.

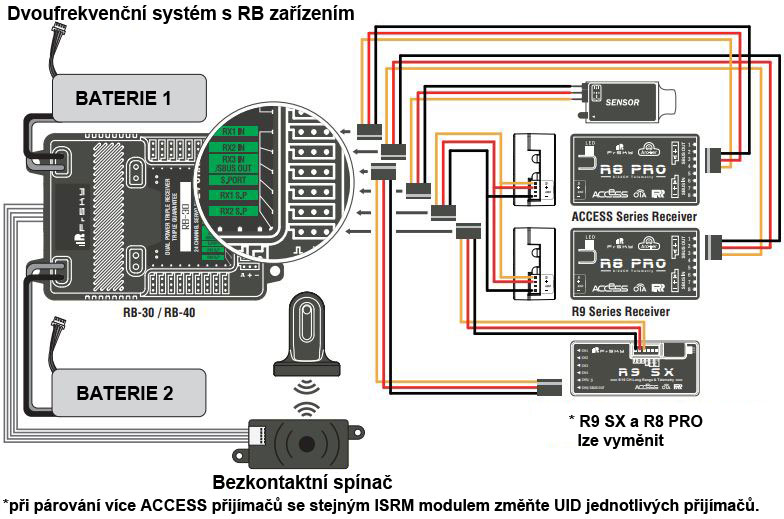

Zapojení RB-40

Ochrana proti přetížení až pro 24CH

RB40 podporuje připojení až 24 HV serv s ochranou proti přetížení přidanou do každého výstupního kanálu. CH1-8 jsou vybeny proudovými senzory.

Diverzifikované senzory

RB40 je rozsáhlý senzorový modul s vestavěným gyroskopem, který podporuje funkce stabilizace modelu a zahrnuje další diverzifikovanou telemetrickou zpětnou vazbu, jako je napětí, spotřeba energie, nadmořská výška a mnoho dalšího. Může být použit jako alternativa k použití přijímače řady GR nebo S.

Přepínač NFC a funkce automatického záznamu dat

Bezkontaktní přepínač NFC je externí zařízení, které umožňuje zapnutí / vypnutí napájení na povel bez nutnosti připojovat / odpojovat připojení baterie. Po připojení napájení se automaticky aktivuje funkce černé skříňky a okamžitě se zahájí záznam dat.

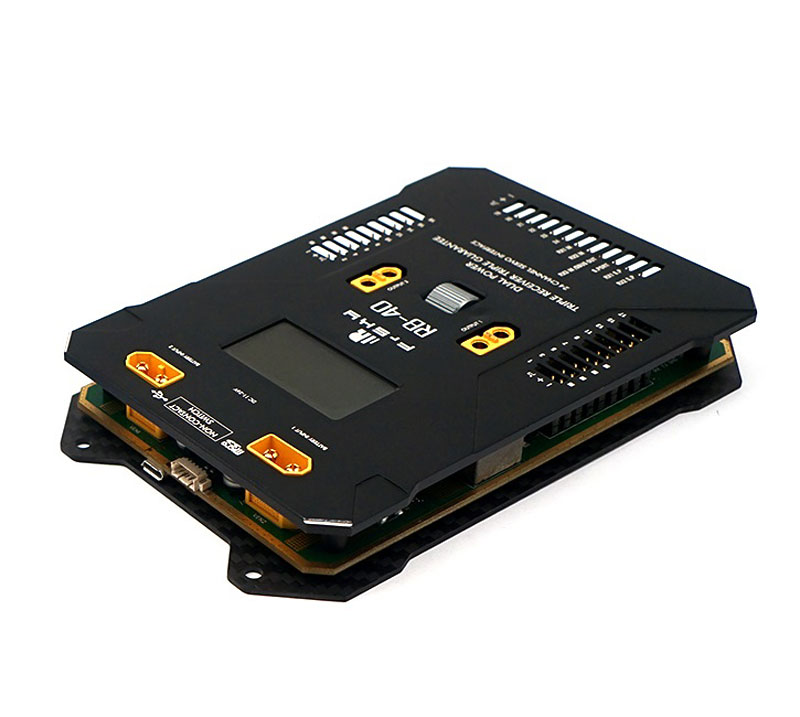

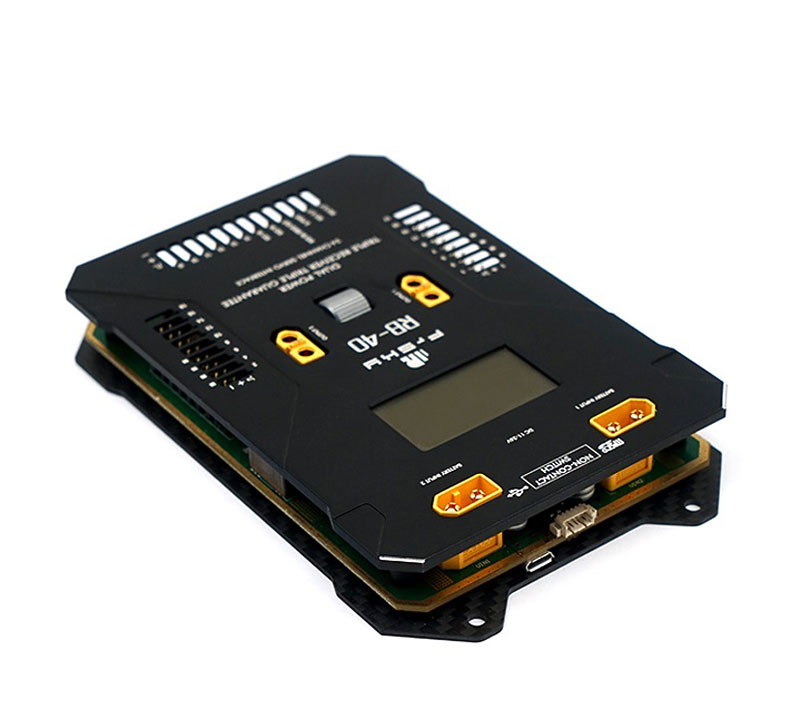

Rolovací tlačítko, LCD obrazovka a CNC pouzdro

RB40 je vybaven obrazovkou, která je srovnatelná velikostí s obrazovkou v rádiu řady X-Lite. Navigace a konfigurace telemetrických dat je ještě pohodlnější díky rolovacímu tlačítku. I když vezmeme v úvahu všechny tyto vlastnosti váží RB40 pouze 260 gramů díky hybridní konstrukci z uhlíkových vláken a hliníkových materiálů.

Vlastnosti

• duální napájení a připojení 3 přijímačů

• podporuje HV serva (až 24 PWM serv)

• ochrana proti přetížení na každém kanálu

• CH1-CH8 mají proudové senzory

• podporuje funkci stabilizace s vestavěným gyroskopickým senzorem

• více možností pro konfiguraci (Lua skript a FreeLink)

• různé zpětné vazby telemetrie přes S.Port – napětí, proud, výška, rychlost, spotřeba, atd.

• funkce nahrávání dat do černé skřínky

• funkce bezkontaktního spínače NFC

• LCD obrazovka s rolovacím tlačítkem

• konstrukce z uhlíkových vláken a hliníkových materiálů

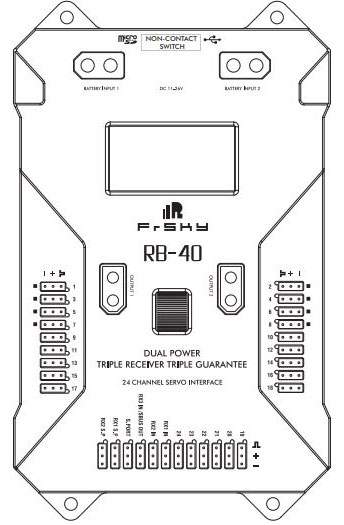

Specifikace

• rozměry: 163.2x100x23.5mm

• váha: 260g

• počet servo konektorů: až 24

• provozní teplota: -20-75°C

• doporučený rozsah vstupního napětí: DC 11-26V

• výstup1 a výstup2: SBEC výstup, stálý proud: 2x30A @5-8.4V

• RX1 S.P – připojení přijímače RX1 přes S.Port

• RX2 S.P – připojení přijímače RX2 přes S.Port

• S.Port – připojení FrSky S.Port produktů přes S.Port

• RX1 IN-RX3 IN – připojení k portu SBUS OUT přijímače

  • RX3 IN lze přepnout na SBUS OUT pomocí skriptu nebo FreeLinku

• BATTERY INPUT1 a BATTERY INPUT2 – připojení baterií, napájení pro RB-30 a připojená serva

• OUTPUT1 a OUTPUT2: SBEC OUTPUT, stabilní proud: 2x30A@5-8.4V

CH1-CH24 – připojení až 24 serv (PWM)

*CH24 je použiván jako externí LED, pokud je povolená funkce stabilizace.

Více v originálním návodu EN:RB-40 EN Manual
