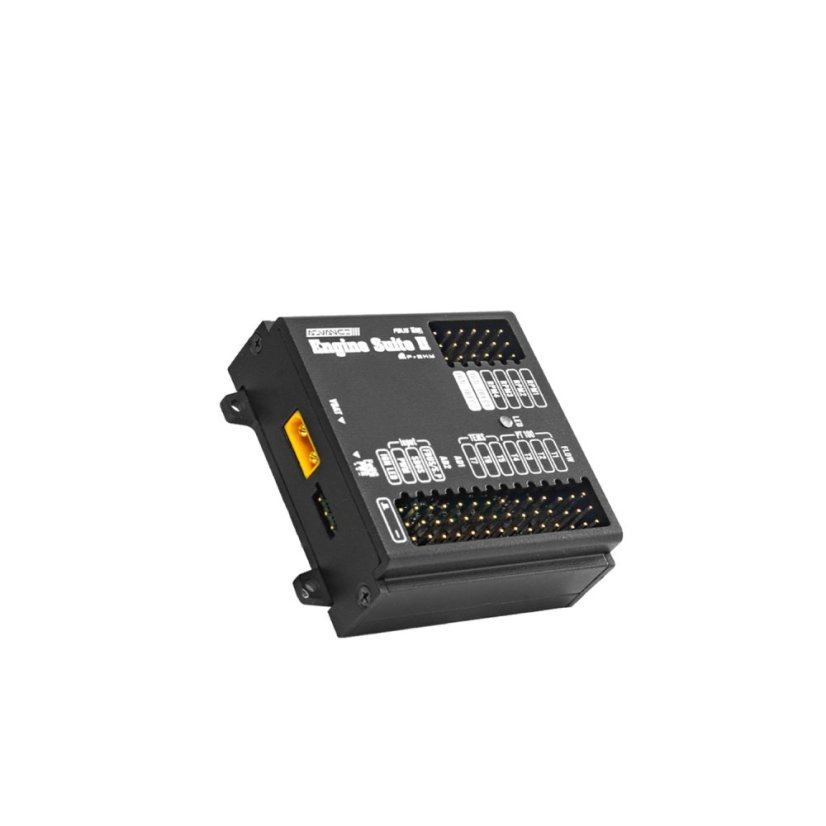

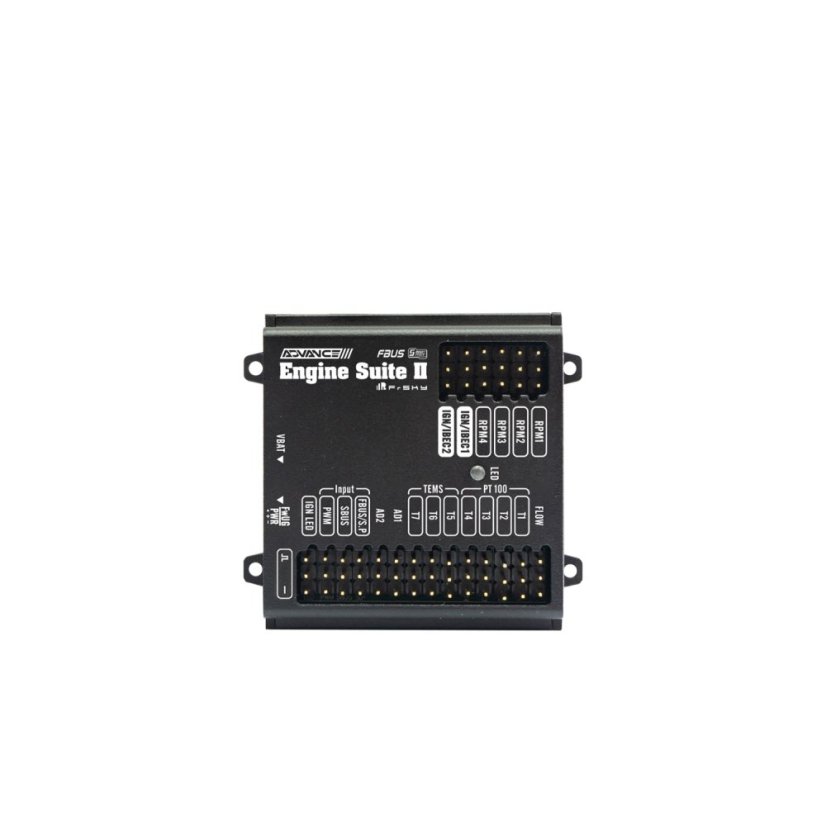

FrSky AES-II

Advanced Engine Suite II (AES II) je multifunkční řídicí jednotka určená pro použití v letadlech vybavených spalovacími motory.

Prostřednictvím napájecího portu VBAT (XT30/PWR) mohou uživatelé napájet všechna připojená zařízení z jedné baterie, čímž odpadá nutnost používat samostatný zdroj napájení pro zapalovací jednotku.

AES II zároveň využívá bezpečnostní řešení, které minimalizuje možné riziko způsobené rušením mezi připojeným zapalováním a přijímačem. Tím zvyšuje spolehlivost a bezpečnost provozu celého systému.

AES modul je vybaven širokou škálou senzorových rozhraní, včetně 2 sad portů pro snímače otáček (RPM), 1 portu pro průtokoměr a 7 portů pro teplotní senzory (4× typ PT100 a 3× typ TEMS).

Kromě toho AES nabízí také 2 AD porty, které uživatelům umožňují flexibilně připojit různé typy analogových (AD) zařízení podle potřeb jejich letadla.

Díky podpoře FBUS/S.Port u připojeného přijímače mohou uživatelé zároveň v reálném čase sledovat telemetrická data na vysílači a mít tak okamžitý přehled o provozním stavu letadla.

Vlastnosti:

• Funkce Ignition Battery Eliminator – není potřeba samostatná baterie pro zapalování

• Ochrana proti rušení mezi zapalováním a přijímačem

• 2 napájecí porty pro jednotku Ignition Kill Switch

• 4 porty pro snímače otáček (RPM)

• 7 portů pro teplotní senzory

  • 4× port pro PT100

  • 3× port pro TEMS

• 2 porty pro AD zařízení (analogové senzory)

• 1 port pro průtokoměr paliva

(Senzory se prodávají samostatně. Dostupné volitelné senzory: PT100 teplotní senzor, TEMS teplotní senzor, průtokoměr.)

• Vstupní signálové porty pro FBUS/S.Port (automatická detekce), SBUS a PWM

• 1 IGN LED port pro indikaci stavu zapalování

• 1 napájecí port pro přijímač / FwUG (port pro aktualizaci firmware)

• 1 vstup napájení baterie s konektorem XT30

• Možnost konfigurace v reálném čase (přes S.Port u vysílačů ETHOS nebo přijímače s podporou FBUS)

Technické parametry

• Rozměry: 50 × 46,4 × 18 mm (D × Š × V)

• Hmotnost: 53,5 g

• Rozsah vstupního napětí baterie: 4,5–13 V

• Vstupní konektor baterie: XT30

Výstupní napětí zapalování (IGN port):

• 4,5–13 V (synchronizováno s nastavením vstupního napětí VBAT)

Provozní proud:

• 20 mA při 5 V

Úrovně signálového napětí:

• RPM1 / RPM2 port: 3–12 V (vyžadovaný budicí proud > 5 mA)

• RPM3 / RPM4 port: 0–3,3 V (vyžadovaný budicí proud > 5 mA)

• Flow port: 3,3 V

• AD1 / AD2 port: 0–3,3 V
