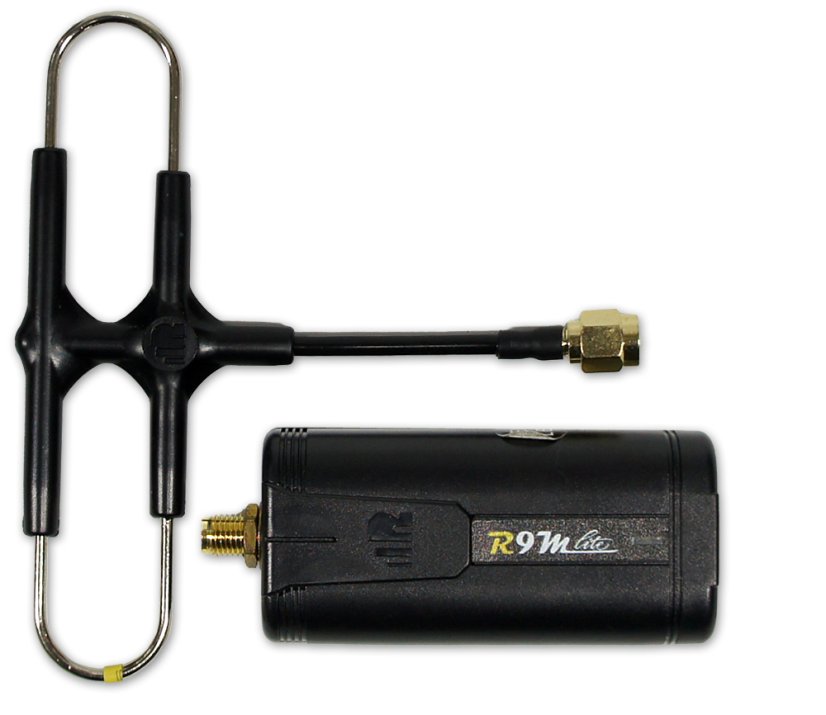

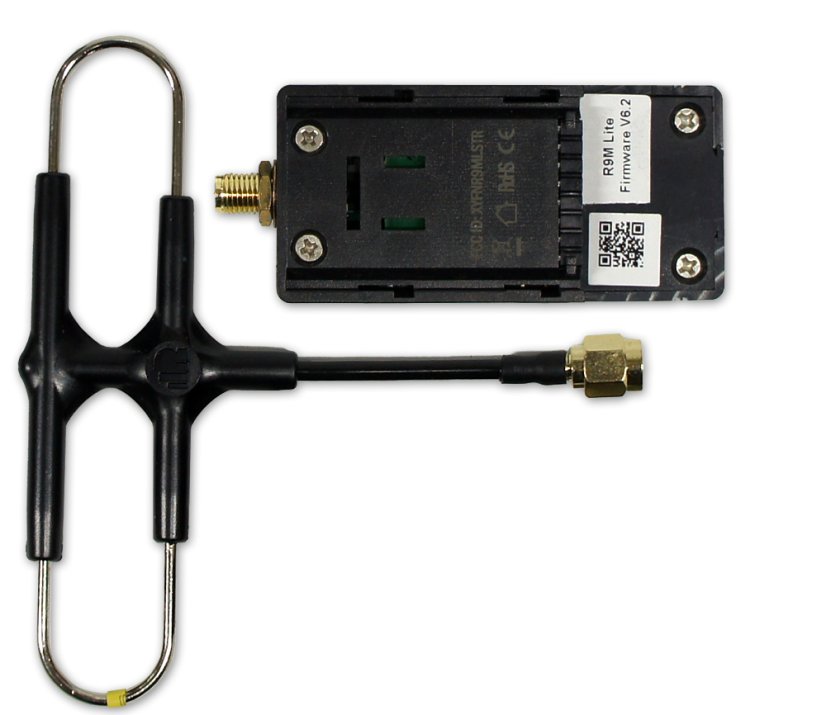

FrSky R9M Lite 868MHz vysílací modul

FrSky R9M Lite je 868MHz vysílací modul speciálně navržen pro vysílače Taranis X-Lite. Vysílací modul pracuje se všemi přijímači řady R9. Navíc má díky upgradovanému digitálnímu rozhraní a vysokorychlostnímu datovému přenosu velmi nízkou latenci a vysokou přesnost. R9M Lite má extrémní výkon s možností dosahovat dlouhých vzdáleností s jedním RF výstupním výkonem při 100mW.

Schéma

Specifikace

• Rozměry: 62.4x30x14.5mm
• Váha: 20g
• Počet kanálů: 16CH
• Provozní proud: 100mA
• Rozhraní pro upgrade: Smart Port
• Provozní frekvence: 868MHz
• Kompatibilita: přijímače řady R9
• Výstupní výkon: 25mW (s telemetrií) / 100mW (bez telemetrie)

Vlastnosti

• Aktualizace firmwaru na Taranis X-Lite
• Telemetrie
• Dlouhý dosah, nízká latence a vysoká přesnost

Signalizace LED

Párování

1. Přepněte vysílací modul do režimu párování. (Zapněte X-Lite, jděte do MODEL-NASTAVENÍ MODELU-STRANA 2, vyberte Externí RF - Režim R9M - LBT, zvolte párování).
2. Připojte baterii do přijímače, zatím co držíte F/S tlačítko. Červená LED na přijímači bude blikat, párování je dokončeno.
3. Odpojte a připojte baterii k přijímači a jděte zpět do normálního režimu na RF modulu. Blikající zelená LED na přijímači oznamuje, že je přijímač schopen přijímat příkazy s vysílače. Párování není potřeba opakovat, pokud nedojde k výměně jednoho z nich.

Poznámka: Po dokončení procesu párování, vypněte a zapněte přijímač, aby jste se ujistili, že opravdu komunikuje s vysílačem.

Kontrola dosahu

Při zapnutí režimu kontroly dosahu bude snížen vysílací výkon na 1/30-1/10.

1. Umístěte model do 60cm nad nekovovou konstrukci nebo plochu. Anténa přijímače musí být ve vertikální poloze.
2. Zapněte vysílač a přijímač, jděte do NASTAVENÍ MODELU - EXTERNÍ RF - REŽIM R9M - DOSAH.

Jak nastavit režim Failsafe (na vysílači)

Jsou 3 režimy failsafe: Bez pulzu, Držet a Vlastní

• Bez pulzu: při ztrátě signálu neprodukuje přijímač žádné pulzy na všech kanálech. Pro využití tohoto typu, vyberte v menu a počkejte 9 sekund pro uložení.
• Držet: model bude držet poslední pozici před ztrátou signálu. Pro využití tohoto typu, vyberte v menu a počkejte 9 sekund pro uložení.
• Vlastní: vlastní pozice pro každý samostatný kanál. Model bude dělat přednastavené pozice při ztrátě signálu. Dejte kurzor na "Set" a stiskněte Enter, uvidíte obrazovku Nastavení failsafe. Dejte kurzor na kanál, kde chcete nastavit failsafe a stiskněte Enter. Pohybujte příslušnou pákou nebo přepínačem, uvidíte pohyb sloupce. Umístěte sloupec do míst, kde chcete nastavit failsafe a dlouze stiskněte Enter pro dokončení nastavení. Počkejte 9 sekund pro uložení.

Poznámka: Pokud failsafe nebude nastaven, bude model držet poslední známou pozici před ztrátou signálu. To může mít za následek pád letadla nebo způsobit zranění.
