FrSky R9 Slim+ OTA
FrSky R9 Slim+ OTA
868MHz přijímač s protokolem ACCESS a bezdrátovou aktualizací OTA
Více
Kód produktu: AD-FR0990 Doprava a platba
899 Kč
868MHz přijímač s protokolem ACCESS a bezdrátovou aktualizací OTA
Více
Kód produktu: AD-FR0990 Doprava a platba

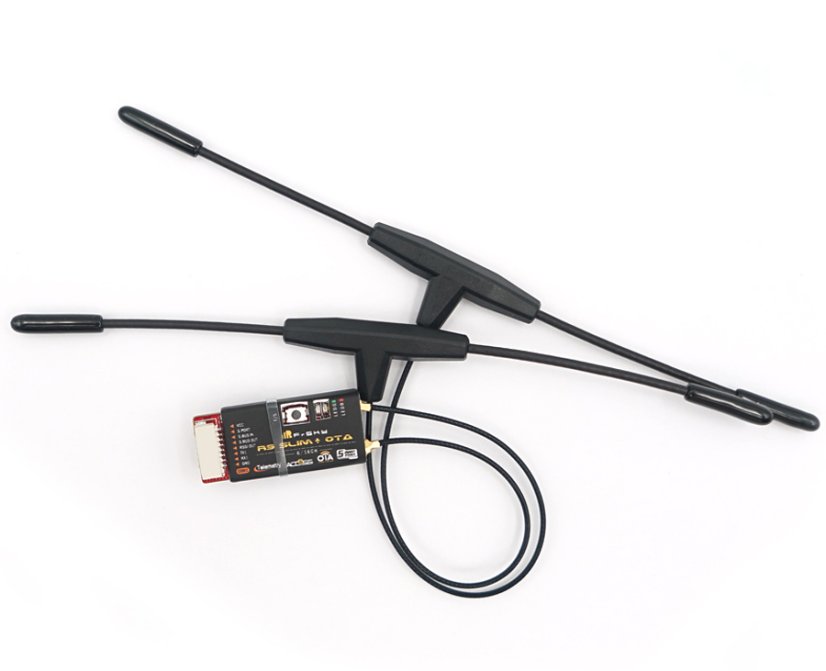

R9 Slim+ OTA je vybaven 2-mi anténami pro zlepšení příjmu signálu. Dále je vybaven 6 PWM výstupy a disponuje dlouhým dosahem s invertovaným SBUS a S.Port výstupem.
Vlastnosti
- ACCESS protokol a podporou OTA (Over-The-Air)
- nízká latence a vysoká přesnost
- podpora S.Port/ F.Port
- s invertovaným SBUS a S.Portem
- podpora detekce napětí baterie
- vyměnitelná anténa s IPEX1 konektorem
Specifikace
- rozměry: 32x13.5x5mm
- váha: 4.3g (s anténami)
- počet kanálů: 6/16CH (s telemetrií), 6/16CH (bez telemetrie)
- výstup RSSI: analog 0-3.3V
- provozní napětí: DC 3.5-12.6V (1-3S Li-Baterie)
- provozní proud: 100mA@5V
- dosah: až 10km a více
- kompatibilita:
o R9M Lite/R9M/R9M 2019 s ACCST firmwarem
o R9M Lite/R9M/R9M 2019 s ACCESS firmwarem
Schéma
Registrace a automatické párování
U přijímačů s protokolem ACCESS je možné párovat přijímač bez použití tlačítka F/S.
Postupujte dle následujících kroků:
- Přejděte na vysílači do stavu registrace (REG).
1.1. Např. Taranis X-Lite PRO s R9M Lite Pro: zapněte vysílač, jděte do MENU-NASTAVENÍ MODELU-STRANA 2, vyberte Externí RF-režim R9MLP ACCESS, poté vyberte (REG).
- Připojte baterií k přijímači, zatím co držíte tlačítko F/S na přijímači. Červená a zelená LED na přijímači budou svítit, oznamujíce, že vstoupil do režimu registrace. Vyberte (ENTER) na vysílači, červená a zelená LED na přijímači budou blikat a na displeji vysílače se zobrazí (Registrace OK).
- Vypněte přijímač.
- Přejděte ve vysílači na Přijímač 1 (Bind).
- Připojte baterii do přijímače, zelená LED bude svítit, oznamujíce, že přijímač vstoupil do režimu párování. Vyberte přijímač a na vysílači se zobrazí (Párování dokončeno).
- Opusťte na vysílači režim Bind, zelená LED na přijímači bude blikat a červená LED nebude svitít, oznamujíce, že přijímač je v normálním režimu.,
OTA funkce
Např. u Taranis X-Lite Pro: jděte na SD kartu 2/7 a vyberte Firmware, stiskněte tlačítko Enter, vyberte (Flash RX by ext. OTA), zapněte přijímač, vyberte RX, jděte na (ENTER), po dokončení flashování bude na vysílači zobrazeno (Flashování dokončeno). Vypněte a zapněte přijímač a počkejte 3 sekundy, zelená LED začne blikat, oznamujíce, že přijímač pracuje správně.
Jak povolit/zakázat telemetrii
Např. u Taranis X-Lite Pro: jděte na externí RF, vyberte přijímač, stiskněte tlačítko ENTER, vyberte možnost a povolte/zakažte telemetrii.
Jak nastavit Failsafe (na vysílači)
Jsou 3 možnosti Failsafe: Bez pulzu, Držet a Vlastní
- Bez pulzu: při ztrátě signálu nevytváří přijímač žádné pulzy na všech kanálech. K použití tohoto typu, vyberte v menu a počkejte 9 sekund pro uložení.
- Držet: model bude držet poslední známou pozici před ztrátou signálu. K použití tohoto typu, vyberte v menu a počkejte 9 sekund pro uložení.
- Vlastní: vlastní pozice na jednotlivých kanálech. Model bude držet přednastavené pozice po ztrátě signálu. Dejte kurzor na „Set“ a stiskněte ENTER, uvidíte obrazovku Nastavení Failsafe. Dejte kurzor na kanál, kde chcete nastavit failsafe a stiskněte ENTER. Pokud budete pohybovat pákou nebo přepínačem, uvidíte pohyb sloupce v řádku příslušného kanálu. Umístěte sloupec kanálu na místo failsafe a dlouze stiskněte ENTER k dokončení nastavení.
Srovnávací tabulka
PROTOKOL |
ACCESS A ACCST |
ACCESS A ACCST |
ACCESS A ACCST |
ACCESS A ACCST |
ROZMĚRY |
16×10×2,8 mm |
16×10×2,8 mm |
32×13,5×5 mm |
45,7 × 26,3 × 16,2 mm |
HMOTNOST |
0,7 g |
0,7 g |
4,3 g |
18,6 g |
KANÁLY (NON-LBT) |
4/16 (TELEMETRIE) |
4/16 (TELEMETRIE) |
6/16 (TELEMETRIE) |
8/16 (TELEMETRIE) |
KANÁLY (LBT) |
4/8 (TELEMETRIE)-ACCST |
4/8 (TELEMETRIE)-ACCST |
6/8 (TELEMETRIE)-ACCST |
8/8 (TELEMETRIE)-ACCST |
PROVOZNÍ DOSAH |
Do 10 km nebo více |
Do 10 km nebo více |
Do 10 km nebo více |
Do 10 km nebo více |
3-OSÝ GRYO & 3-OSÝ AKCELEROMETR |
√ |
|||
BEZDRÁTOVÁ AKTUALIZACE (OTA) |
√ |
√ |
√ |
√ |
REDUNDANCE |
√ |
√ |
||
TELEMETRIE (S.PORT/F.PORT) |
√ |
√ |
√ |
√ |
INVERTOVANÝ S.PORT |
√ |
√ |
||
INVERTOVANÝ SBUS |
√ |
|||
DETEKCE NAPĚTÍ BATERIE |
√ |
√ |
√ |
√ |

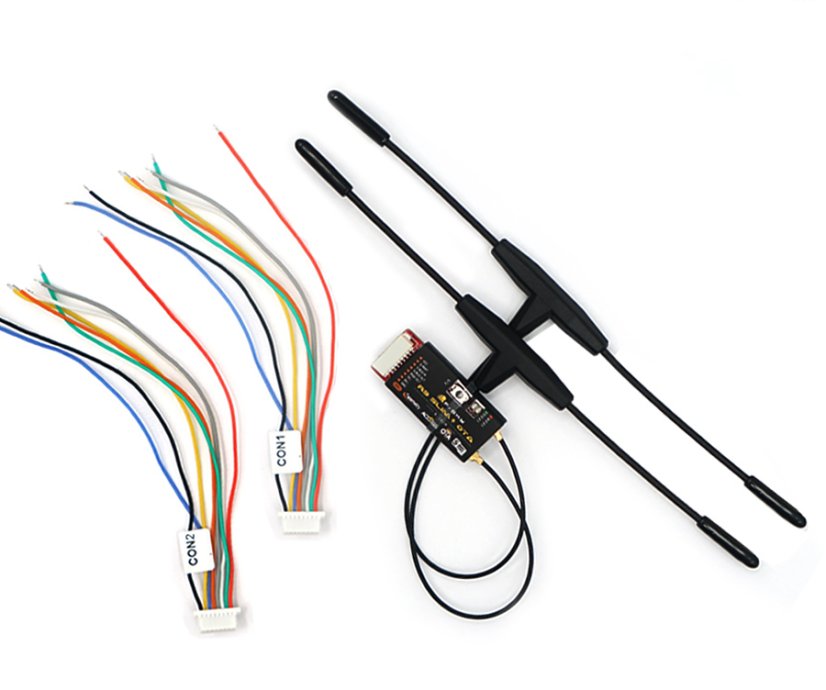

Obsah balení
1x přijímač s anténami
2x kabeláž s konektory
