FrSky R9 Mini OTA

R9 Mini OTA přijímač s ACCESS protokolem a redundantní funkcí.

Vlastnosti

• 868MHz
• Malá velikost a super lehká hmotnost
• Podpora aktualizace firmwaru přes OTA(bezdrátově)
• Podpora kontroly verze firmwaru
• S.Port a podpora telemetrie (Podpora F.Port)
• Podpora redundantní funkce
• Nízká latence a vysoká přesnost
• S RSSI výstupem a SBUS
• Podpora detekce napětí baterie
• IPEX konektor

 Specifikace

• Rozměry: 16x10x2.8mm
• Váha: 0.7g (bez antény)
• Počet kanálů: 4/16CH (telemetrie), 4/16CH (bez telemetrie)
• Rozsah provozního napětí: DC 3.5-10V
• Spotřeba: 100mA@5V
• Dosah: až 10km a více
• Kompatibilita

o   R9M Lite/R9M/R9M 2019 s ACCST firmwarem

o   R9M Lite/R9M/R9M 2019 s ACCESS firmwarem

Schéma

Status

Červená LED	Zelená LED	Status
Svítí	Svítí	Registrace
Bliká	Bliká	Konec registrace
Nesvítí	Svítí	Párování
Nesvítí	Bliká	Normální provoz
Bliká	Nesvítí	Failsafe

Registrace a automatické párování

U přijímačů s protokolem ACCESS je možné párovat přijímač bez použití tlačítka F/S.

Postupujte dle následujících kroků:

1. Přejděte na vysílači do stavu registrace (REG).

1.1. Např. Taranis X-Lite PRO s R9M Lite Pro: zapněte vysílač, jděte do MENU-NASTAVENÍ MODELU-STRANA 2, vyberte Externí RF-režim R9MLP ACCESS, poté vyberte (REG).

2. Připojte baterií k přijímači, zatím co držíte tlačítko F/S na přijímači. Červená a zelená LED na přijímači budou svítit, oznamujíce, že vstoupil do režimu registrace. Vyberte (ENTER) na vysílači, červená a zelená LED na přijímači budou blikat a na displeji vysílače se zobrazí (Registrace OK).
3. Vypněte přijímač.
4. Přejděte ve vysílači na Přijímač 1 (Bind).
5. Připojte baterii do přijímače, zelená LED bude svítit, oznamujíce, že přijímač vstoupil do režimu párování. Vyberte přijímač a na vysílači se zobrazí (Párování dokončeno).
6. Opusťte na vysílači režim Bind, zelená LED na přijímači bude blikat a červená LED nebude svitít, oznamujíce, že přijímač je v normálním režimu.,

OTA funkce

Např. u Taranis X-Lite Pro: jděte na SD kartu 2/7 a vyberte Firmware, stiskněte tlačítko Enter, vyberte (Flash RX by ext. OTA), zapněte přijímač, vyberte RX, jděte na (ENTER), po dokončení flashování bude na vysílači zobrazeno (Flashování dokončeno). Vypněte a zapněte přijímač a počkejte 3 sekundy, zelená LED začne blikat, oznamujíce, že přijímač pracuje správně.



Jak povolit/zakázat telemetrii

Např. u Taranis X-Lite Pro: jděte na externí RF, vyberte přijímač, stiskněte tlačítko ENTER, vyberte možnost a povolte/zakažte telemetrii.

Jak nastavit Failsafe (na vysílači)

Jsou 3 možnosti Failsafe: Bez pulzu, Držet a Vlastní

• Bez pulzu: při ztrátě signálu nevytváří přijímač žádné pulzy na všech kanálech. K použití tohoto typu, vyberte v menu a počkejte 9 sekund pro uložení.
• Držet: model bude držet poslední známou pozici před ztrátou signálu. K použití tohoto typu, vyberte v menu a počkejte 9 sekund pro uložení.
• Vlastní: vlastní pozice na jednotlivých kanálech. Model bude držet přednastavené pozice po ztrátě signálu. Dejte kurzor na „Set“ a stiskněte ENTER, uvidíte obrazovku Nastavení Failsafe. Dejte kurzor na kanál, kde chcete nastavit failsafe a stiskněte ENTER. Pokud budete pohybovat pákou nebo přepínačem, uvidíte pohyb sloupce v řádku příslušného kanálu. Umístěte sloupec kanálu na místo failsafe a dlouze stiskněte ENTER k dokončení nastavení.

Srovnávací tabulka

	R9 Mini-OTA	R9MM-OTA	R9 SLIM+ OTA	R9 STAB OTA
PROTOKOL	ACCESS A ACCST	ACCESS A ACCST	ACCESS A ACCST	ACCESS A ACCST
ROZMĚRY	16×10×2,8 mm	16×10×2,8 mm	32×13,5×5 mm	45,7 × 26,3 × 16,2 mm
HMOTNOST	0,7 g	0,7 g	4,3 g	18,6 g
KANÁLY (NON-LBT)	4/16 (TELEMETRIE)	4/16 (TELEMETRIE)	6/16 (TELEMETRIE)	8/16 (TELEMETRIE)
KANÁLY (LBT)	4/8 (TELEMETRIE)-ACCST 4/16 (TELEMETRIE) 4/16 (BEZ TELEMETRIE)	4/8 (TELEMETRIE)-ACCST 4/16 (TELEMETRIE) 4/16 (BEZ TELEMETRIE)	6/8 (TELEMETRIE)-ACCST 6/16 (TELEMETRIE) 6/16 (BEZ TELEMETRIE)	8/8 (TELEMETRIE)-ACCST 8/16 (TELEMETRIE) 8/16 (ŽÁDNÁ TELEMETRIE)
PROVOZNÍ DOSAH	Do 10 km nebo více	Do 10 km nebo více	Do 10 km nebo více	Do 10 km nebo více
3-OSÝ GRYO & 3-OSÝ AKCELEROMETR				√
BEZDRÁTOVÁ AKTUALIZACE (OTA)	√	√	√	√
REDUNDANCE	√		√
TELEMETRIE (S.PORT/F.PORT)	√	√	√	√
INVERTOVANÝ S.PORT		√	√
INVERTOVANÝ SBUS			√
DETEKCE NAPĚTÍ BATERIE	√	√	√	√

Obsah balení

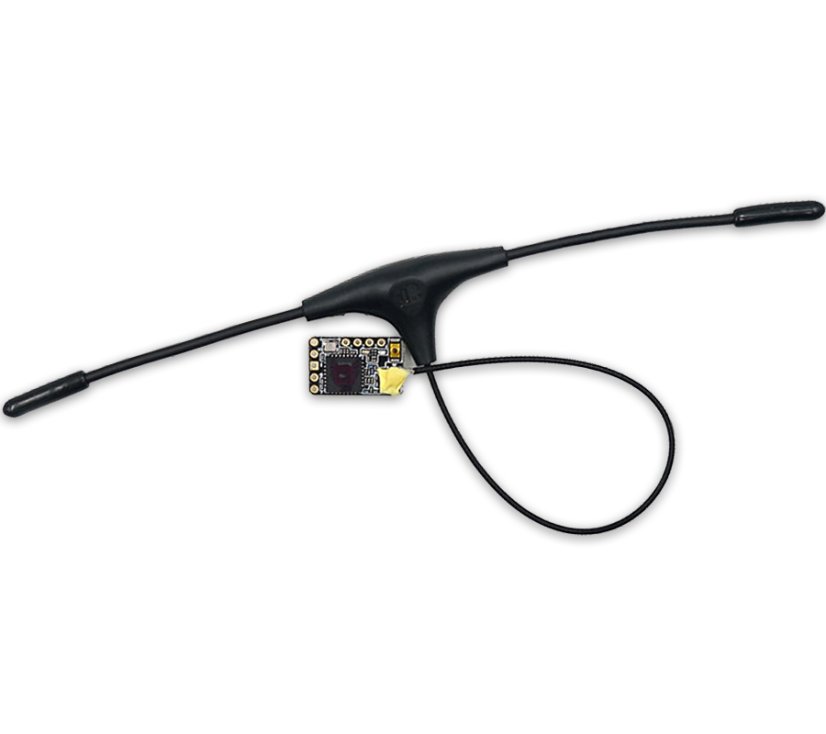

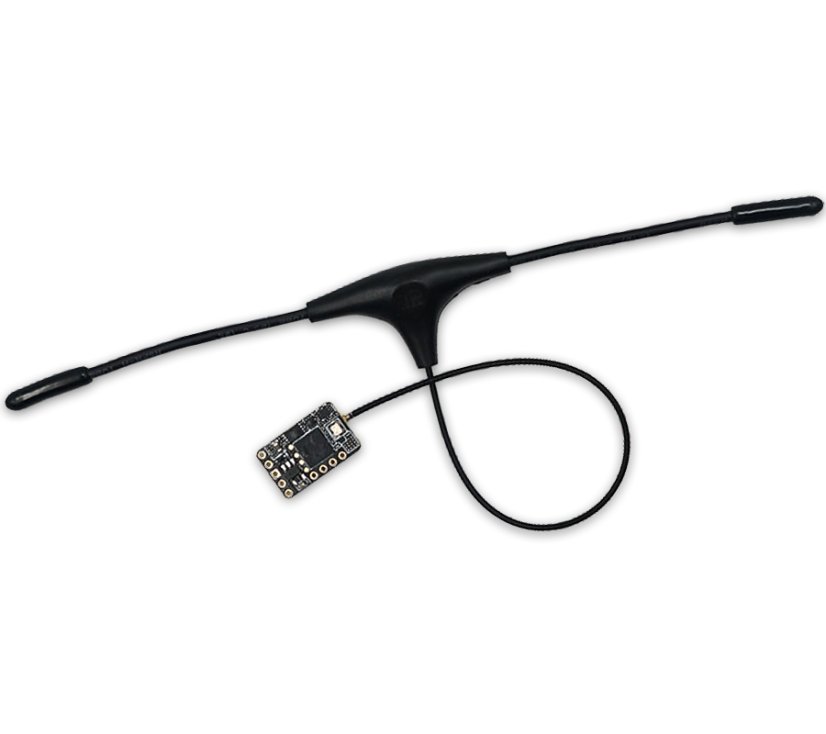

1x přijímač s anténou viz. foto

2x konektor
