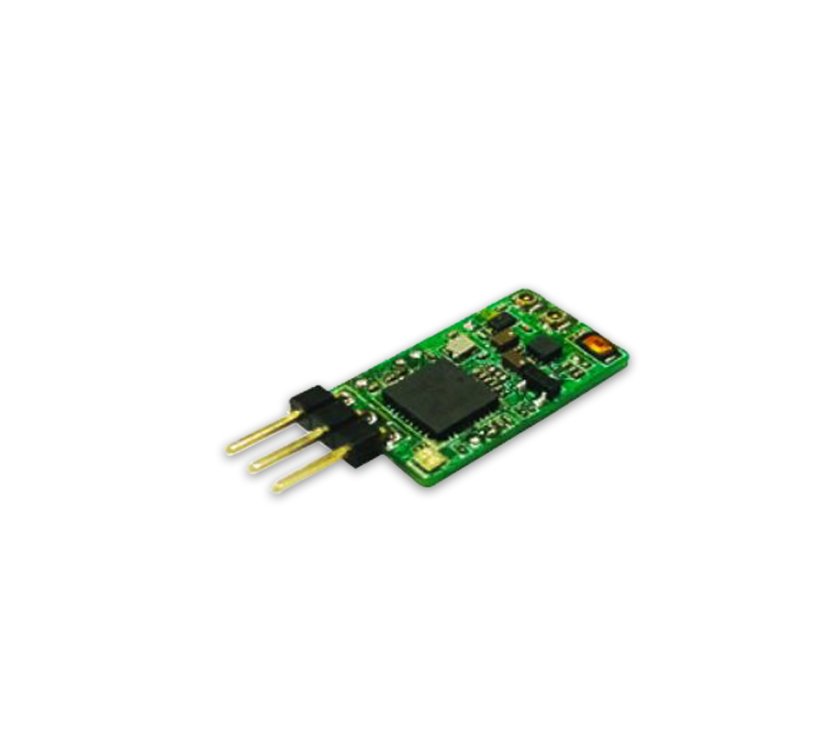

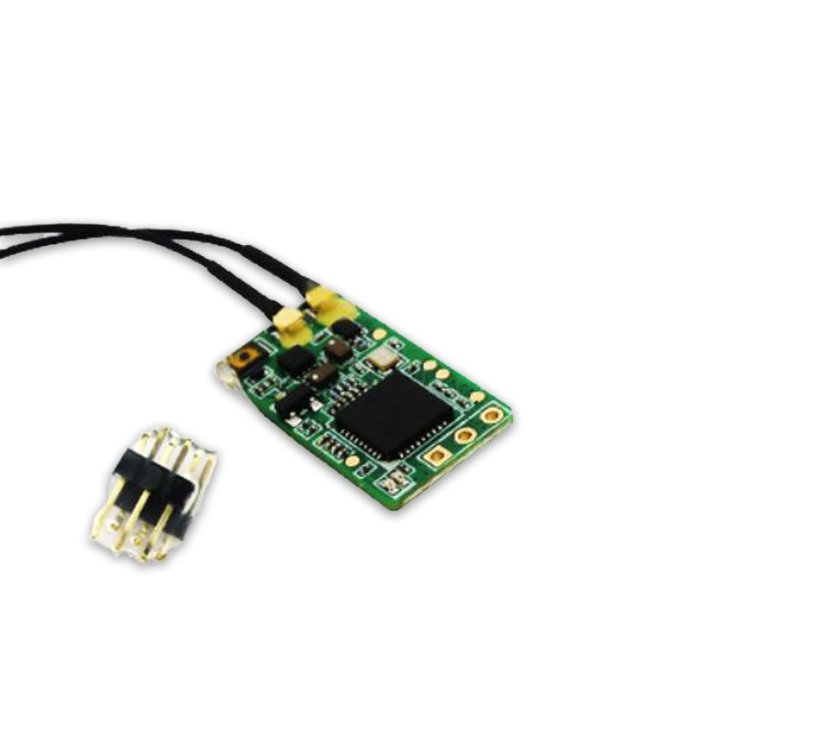

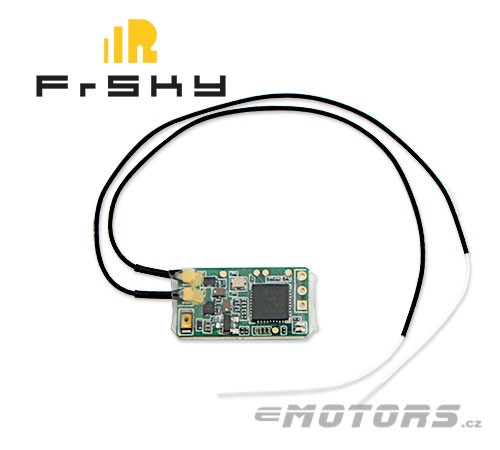

XM PLUS

XM+ je přijímač s plným dosahem a podporuje funkci Faisafe pro všechny kanály. SBUS  CH1-CH15PWM, 16CH RSSI pro FC.

Váha pouhých 1,6g

Provozní napětí: 3.7-10V

Provozní proud: 30mA@5V

RSSI výstup: analog 0-3.3V

Poskytuje možnost upgrade FW

Schéma:

Párovaní

Párování je proces jednoznačně přiřazující určitému vysílacímu modulu přijímač. Vysílací moduly mohou být párovány s více přijímači (ne však současně). Přijímač může být párován pouze na jeden modul vysílače.

Postup párování s vysílačem

1) Přiveďte vysílač do režimu párování

2) Zmáčkněte a přidržte tlačítko F/S na přijímači a připojte baterii

3) blikající LED na přijímači bude signalizovat spárování

4) Pusťte tlačítko F/S na přijímači a odpojte baterii

5) Ukončete párovací režim na vysílači a znovu připojte baterii k přijímači

6) Svítící zelená LED dioda na přijímači signalizuje příjem povelů z vysílače, tj. normální pracovní režim.

Nastavení Failsafe

Failsafe je vlastnost přijímače která zabezpečuje nastavení předvolby pozic serv na kanálech přijímače po ztrátě signálu.

• Po spárování přijímače, nastavte kanály do požadované polohy a potom krátce( méně jak 1sek.) stiskněte tlačítko F/S na přijímači. Zelená LED na přijímači 2x blikne pro potvrzení nastaveného failsafe.

• Pro zrušení nastaveného Failsafe, znovu spárujte přijímač.

• V případě, že nemá vysílat pulzy při ztrátě signálu, vypněte vysílač a oživte přijímač. Krátce stiskněte tlačítko F/S.

• Pokud nebude failsafe nastaven, přijímač po ztrátě signálu drží poslední známou polohu kanálů/serv

Poznámka: zvažte jaký režim Failsafe zvolíte s ohledem na osobní bezpečnost a také na bezpečnost vašeho okolí.

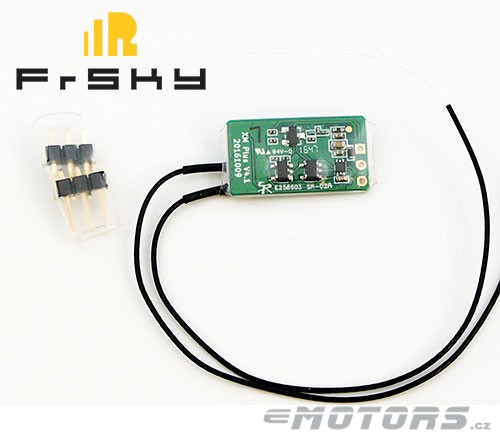

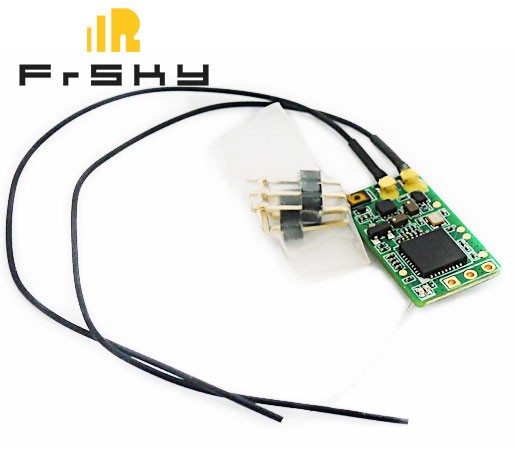

Obsah balení

1x přijímač s anténami

2x konektor
