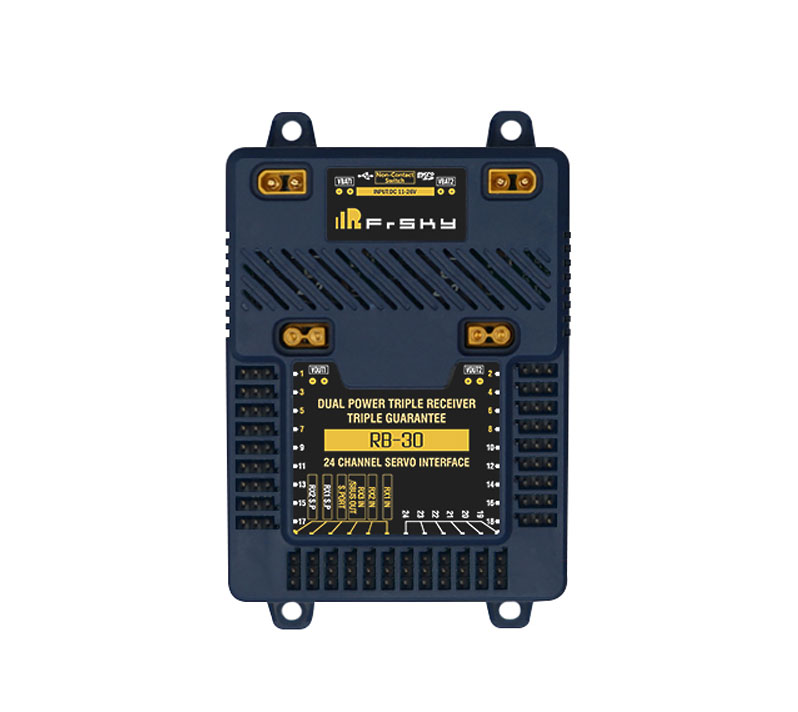

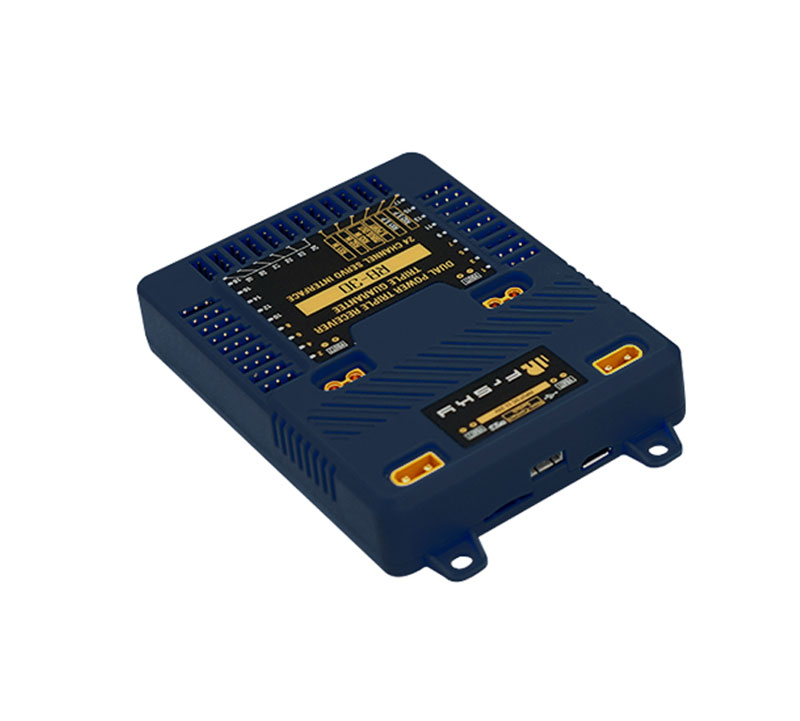

FrSky RB-30 Redundancy Bus

RB30 využívá všechny osvědčené vlastnosti předchozí řady redundantních rozbočovačů spolu s přidáním nových funkcí pro uspokojení potřeb stále rostoucího okruhu uživatelů.

Vylepšení

Předchozí typy nabízeli duální napájení s duálním připojením přijímačů. RB30 umožňuje použít 3 redundantní přijímače přidáním multiplexního portu (RX3 / SBUS Out) a je vybaven konektory XT30, který poskytuje bezpečný a efektivní způsob napájení.

Ochrana proti přetížení až pro 24CH

RB30 podporuje připojení až 24 HV serv s ochranou proti přetížení přidanou do každého výstupního kanálu. CH1-8 jsou vybeny proudovými senzory.

Diverzifikované senzory

RB30 je rozsáhlý senzorový modul s vestavěným gyroskopem, který podporuje funkce stabilizace modelu a zahrnuje další diverzifikovanou telemetrickou zpětnou vazbu, jako je napětí, spotřeba energie, nadmořská výška a mnoho dalšího. Může být použit jako alternativa k použití přijímače řady GR nebo S.

Přepínač NFC a funkce automatického záznamu dat

Bezkontaktní přepínač NFC je externí zařízení, které umožňuje zapnutí / vypnutí napájení na povel bez nutnosti připojovat / odpojovat připojení baterie. Po připojení napájení se automaticky aktivuje funkce černé skříňky a okamžitě se zahájí záznam dat.

Vlastnosti

• duální napájení a připojení 3 přijímačů

• podporuje HV serva (až 24 PWM serv)

• ochrana proti přetížení na každém kanálu

• CH1-CH8 mají proudové senzory

• podporuje funkci stabilizace s vestavěným gyroskopickým senzorem

• více možností pro konfiguraci (Lua skript a FreeLink)

• různé zpětné vazby telemetrie přes S.Port – napětí, proud, výška, rychlost, spotřeba, atd.

• funkce nahrávání dat do černé skřínky

• funkce bezkontaktního spínače NFC

Specifikace

• rozměry: 114.1x73.4x18.7mm

• váha: 100g

• počet servo konektorů: až 24

• provozní teplota: -20-75°C

• doporučený rozsah vstupního napětí: DC 11-26V

• výstup1 a výstup2: SBEC výstup, stálý proud: 2x15A @5-8.4V

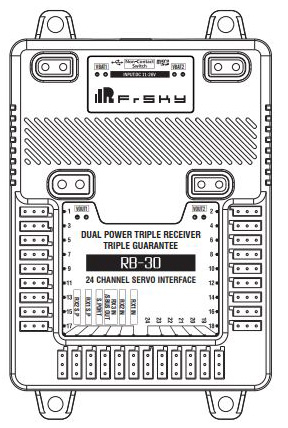

• RX1 S.P – připojení přijímače RX1 přes S.Port

• RX2 S.P – připojení přijímače RX2 přes S.Port

• S.Port – připojení FrSky S.Port produktů přes S.Port

• RX1 IN-RX3 IN – připojení k portu SBUS OUT přijímače

  • RX3 IN lze přepnout na SBUS OUT pomocí skriptu nebo FreeLinku

• BATTERY INPUT1 a BATTERY INPUT2 – připojení baterií, napájení pro RB-30 a připojená serva

• OUTPUT1 a OUTPUT2: SBEC OUTPUT, stabilní proud: 2x15A@5-8.4V

Poznámka: Pokud chete dosáhnout 30A@8.4V, použíjte napětí nad 16.8V.

CH1-CH24 – připojení až 24 serv (PWM)

*CH24 je použiván jako externí LED, pokud je povolená funkce stabilizace.

Více v originálním návodu ZDE
