FrSky R9 SX OTA

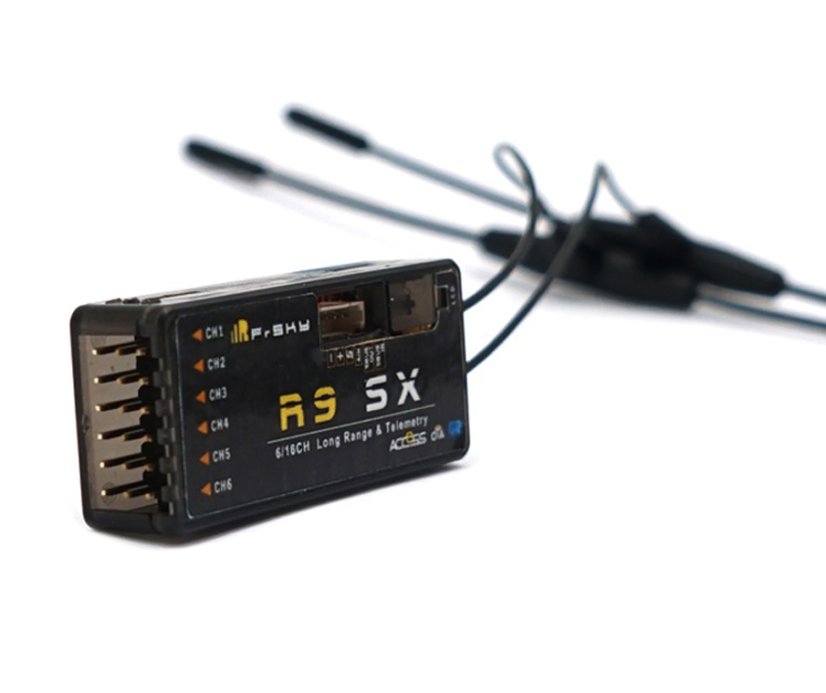

R9 SX je vylepšená verze přijímače R9 Slim s dlouhým dosahem. U přijímače jsou standardní 3-pin servo konektory pro 6 PWM kanálů a duální antény.

Dále přináší další funkce jako je redundance, telemetrie, detekce externí baterie atd.

Flexibilita je klíčovou vlastností tohoto přijímače. 6 PWM kanálů lze převést na 4 PWM kanály a 5 a 6 kanál lze konfigurovat jako alternativní výstupy S.Port a SBUS na 6-pinový port.



Vlastnosti

• ACCESS protokol s podporou funkce OTA
• 868MHz s dlouhým dosahem s nízkou latencí
• 6 standardních PWM kanálů (výchozí PWM)
• vylepšený a odolný design
• přepínatelné kanály CH5/CH6 na výstupní kanály S.Port/SBUS
• podpora S.Port / F.Port
• redundantní funkce
• detekce externí baterie

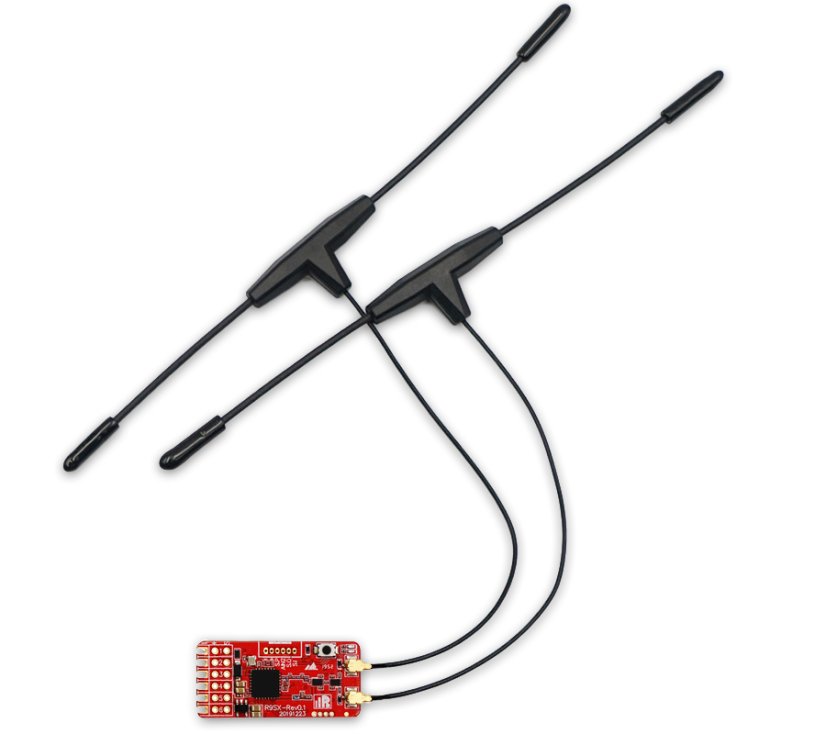

• odnímatelná anténa s konektorem IPEX1 anténa



Specifikace

• Frekvence: 868MHz
• Rozměry: 36x17x7mm / 47.5x20.5x11mm (včetně obalu a pinů)
• Váha: 8.8g / 13g (včetně obalu a pinů)
• Počet kanálů: 6 PWM / 16 SBUS (CH16 výstup RSSI)
• Provozní napětí: DC 3>5-12.6V (3S Li-baterie)
• Spotřeba: <100mA@5V
• Kompatibilita: R9M Lite / R9M Lite Pro / R9M 2019 s ACCESS firmwarem



Schéma



Registrace a automatické párování

U přijímačů s protokolem ACCESS je možné párovat přijímač bez použití tlačítka F/S.

Postupujte dle následujících kroků:

1. Přejděte na vysílači do stavu registrace (REG).

1.1. Např. Taranis X-Lite PRO s R9M Lite Pro: zapněte vysílač, jděte do MENU-NASTAVENÍ MODELU-STRANA 2, vyberte Externí RF-režim R9MLP ACCESS, poté vyberte (REG).

2. Připojte baterií k přijímači, zatím co držíte tlačítko F/S na přijímači. Červená a zelená LED na přijímači budou svítit, oznamujíce, že vstoupil do režimu registrace. Vyberte (ENTER) na vysílači, červená a zelená LED na přijímači budou blikat a na displeji vysílače se zobrazí (Registrace OK).
3. Vypněte přijímač.
4. Přejděte ve vysílači na Přijímač 1 (Bind).
5. Připojte baterii do přijímače, zelená LED bude svítit, oznamujíce, že přijímač vstoupil do režimu párování. Vyberte přijímač a na vysílači se zobrazí (Párování dokončeno).
6. Opusťte na vysílači režim Bind, zelená LED na přijímači bude blikat a červená LED nebude svitít, oznamujíce, že přijímač je v normálním režimu.,

OTA funkce

Např. u Taranis X-Lite Pro: jděte na SD kartu 2/7 a vyberte Firmware, stiskněte tlačítko Enter, vyberte (Flash RX by ext. OTA), zapněte přijímač, vyberte RX, jděte na (ENTER), po dokončení flashování bude na vysílači zobrazeno (Flashování dokončeno). Vypněte a zapněte přijímač a počkejte 3 sekundy, zelená LED začne blikat, oznamujíce, že přijímač pracuje správně.



Jak povolit/zakázat telemetrii

Např. u Taranis X-Lite Pro: jděte na externí RF, vyberte přijímač, stiskněte tlačítko ENTER, vyberte možnost a povolte/zakažte telemetrii.

Jak přepínat CH5/CH6 do S.Port / SBUS

Např. pro Taranis X-Lite Pro: vyberte přijímač, stiskněte ENTER, vyberte Možnosti a vyberte CH5/CH6 přepnutím do S.Port / SBUS.



Jak nastavit Failsafe (na vysílači)

Jsou 3 možnosti Failsafe: Bez pulzu, Držet a Vlastní

• Bez pulzu: při ztrátě signálu nevytváří přijímač žádné pulzy na všech kanálech. K použití tohoto typu, vyberte v menu a počkejte 9 sekund pro uložení.
• Držet: model bude držet poslední známou pozici před ztrátou signálu. K použití tohoto typu, vyberte v menu a počkejte 9 sekund pro uložení.

Vlastní: vlastní pozice na jednotlivých kanálech. Model bude držet přednastavené pozice po ztrátě signálu. Dejte kurzor na „Set“ a stiskněte ENTER, uvidíte obrazovku Nastavení Failsafe. Dejte kurzor na kanál, kde chcete nastavit failsafe a stiskněte ENTER. Pokud budete pohybovat pákou nebo přepínačem, uvidíte pohyb sloupce v řádku příslušného kanálu. Umístěte sloupec kanálu na místo failsafe a dlouze stiskněte ENTER k dokončení nastavení.

Srovnávací tabulka

	Mini-OTAR9	R9MM-OTA	R9 SLIM+ OTA	R9 STAB OTA
PROTOKOL	ACCESS A ACCST	ACCESS A ACCST	ACCESS A ACCST	ACCESS A ACCST
ROZMĚRY	16×10×2,8 mm	16×10×2,8 mm	32×13,5×5 mm	45,7 × 26,3 × 16,2 mm
HMOTNOST	0,7 g	0,7 g	4,3 g	18,6 g
KANÁLY (NON-LBT)	4/16 (TELEMETRIE)	4/16 (TELEMETRIE)	6/16 (TELEMETRIE)	8/16 (TELEMETRIE)
KANÁLY (LBT)	4/8 (TELEMETRIE)-ACCST 4/16 (TELEMETRIE) 4/16 (BEZ TELEMETRIE)	4/8 (TELEMETRIE)-ACCST 4/16 (TELEMETRIE) 4/16 (BEZ TELEMETRIE)	6/8 (TELEMETRIE)-ACCST 6/16 (TELEMETRIE) 6/16 (BEZ TELEMETRIE)	8/8 (TELEMETRIE)-ACCST 8/16 (TELEMETRIE) 8/16 (ŽÁDNÁ TELEMETRIE)
PROVOZNÍ DOSAH	Do 10 km nebo více	Do 10 km nebo více	Do 10 km nebo více	Do 10 km nebo více
3-OSÝ GRYO & 3-OSÝ AKCELEROMETR				√
BEZDRÁTOVÁ AKTUALIZACE (OTA)	√	√	√	√
REDUNDANCE	√		√
TELEMETRIE (S.PORT/F.PORT)	√	√	√	√
INVERTOVANÝ S.PORT		√	√
INVERTOVANÝ SBUS			√
DETEKCE NAPĚTÍ BATERIE	√	√	√	√

Obsah balení

1x přijímač vč. antén
