Dálkový vypínač pro motory s magnetoelektrickým zapalováním

Upozornění: Nelze použít u motorů s elektronickým (CDI) zapalováním.


Vlastnosti:

• Pracuje se všemi RC benzínovými motory s magnetoelektrickým zapalováním

• LED indikace

• Kompatibilní s LiFe/LiPo/LiIon/ NiCd/ NiMH

• Vstupní napájení od 3V/3A až do 20V/16A

• Vysoce kvalitní kabeláž s univerzálním servo konektorem

• Váha jen 8g

• Zdvojené konektory pro manuální vypnutí motoru tlačítkem

• Automatické vypnutí zapalování při ztrátě signálu nebo nízkém napětí

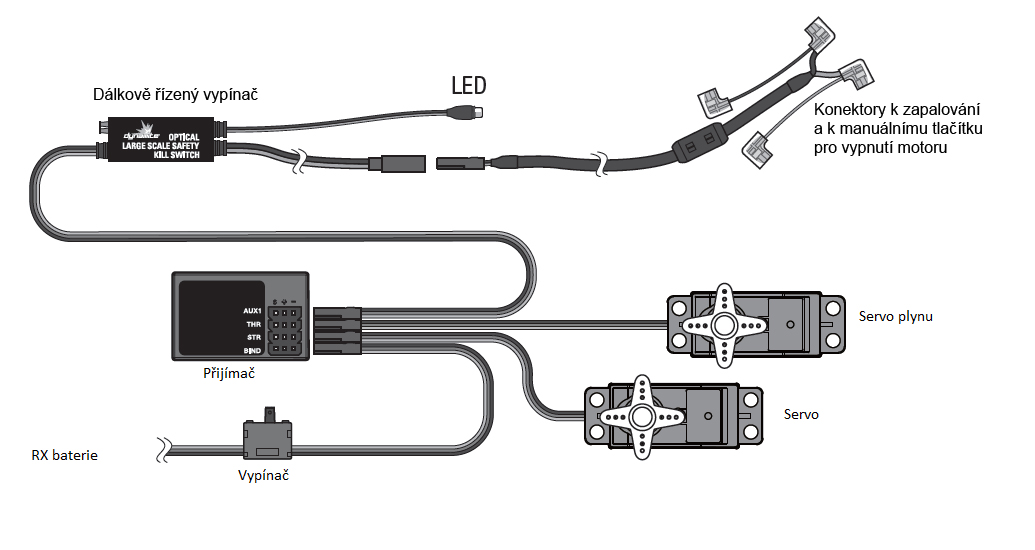

Instalace:

1. Připojte optický vypínač  do volného kanálu na přijímači.

2. Instalujte optický spínač na praktické, bezpečné a chráněné místo.

3. Umístěte LED indikátor na viditelné místo.

4. Zajistěte optický vypínač na místo pomocí oboustranné lepící pěnové pásky pro snížené poškození vibracemi.

5. Připojte optický vypínač ke konektorům zapalování. Na polaritě nezáleží.

Nastavení vysílače:

1. Přiřaďte kanál používaný k provozu vypínače.

2. Nastavte typ kanálu na 2-poziční přepínač.

3. Pokud červená LED na spínači svítí červeně, můžete motor nastartovat.

4. Nastavení failsafe: spárujte přijímač s vysílačem se zapojeným vypínačem a failsafe nastavte na vypnuto. To zajistí, že pokud dojde ke ztrátě signálu, spínač vypne motor.

Odpojení při nízkém napětí

1. Výběr napětí pro odpojení dálkového vypínače nastavte zkratovacími propojkami dle schématu na zadní straně vypínače.

2. Pokud napětí klesne pod nastavenou hodnotu, motor bude vypnut.

Poznámka: Vždy se ujistěte, že je zapalování vypnuté během převozu, nastavení modelu, uskladnění, tankování nebo přípravě motoru.
