ARCHER M+

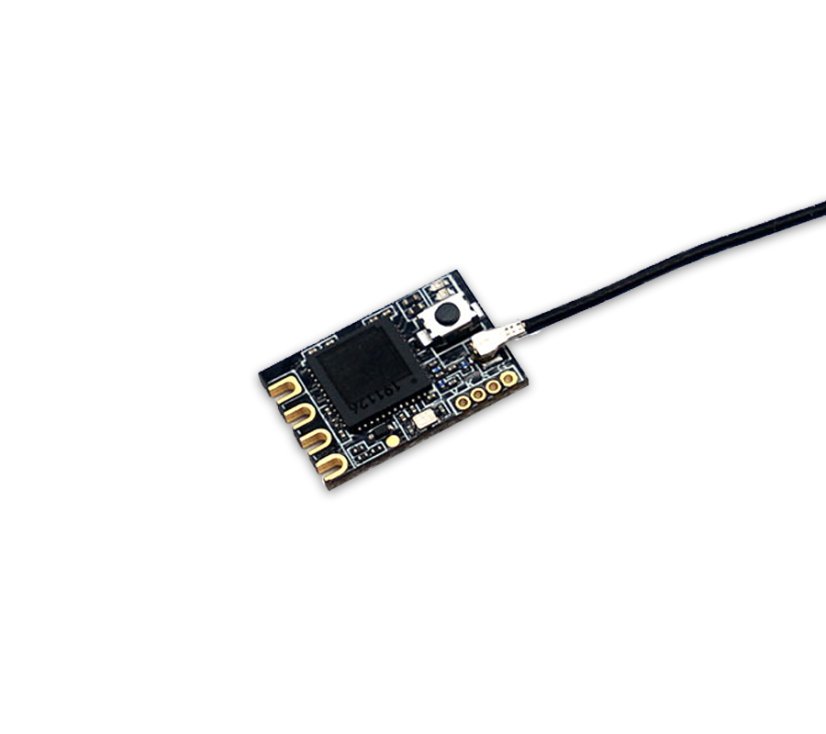

ARCHER M+  je přijímač s malou velikostí a novým protokolem ACCESS. ACCESS poskytuje nižší latenci a vyšší výkon než předchozí přijímače XM+. Díky funkci OTA (Over-The-Air) bude pro vás upgrade firmwaru velmi snadná a není potřeba přijímač propojovat kabely.

ARCHER M+ je opatřen S.Portem / F.Portem, díky kterému tento malý přijímač podporuje telemetrii s dosahem cca. 500-600m.



Vlastnosti

• ACCESS protokol s OTA
• Malý a super lehký
• Plný dosah a telemetrie 500-600m
• SBUS výstup
• S.Port / F.Port
• Invertovaný S.Port



Specifikace

• Rozměry: 17x11.7x4mm
• Váha: 1g
• Počet kanálů: 16/24 SBUS kanálů

o   16CH SBUS

o   24CH SBUS

• Provozní napětí: 3.5-10V
• Spotřeba: 16mA@5V
• Dosah: >1.2km (plný dosah)
• Kompatibilita: všechny FrSky ACCESS vysílače

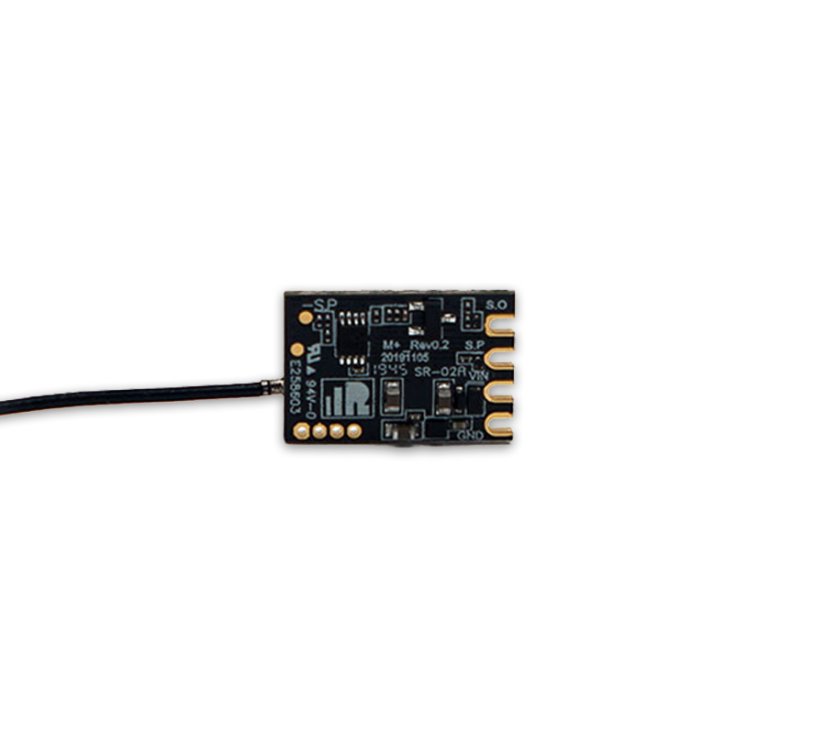

Schéma

LED status



Zelená LED	Červená LED	Status
Svítí	Svítí	Registrace
Bliká	Bliká	Registrace ukončena
Bliká	Nesvítí	Párování
Svítí	Nesvítí	Párování dokončeno
Svítí	Nesvítí	Normální režim
Nesvítí	Svítí	Failsafe



Registrace a automatické párování

S FrSky ACCESS protokolem můžete vysílač / vysílací modul párovat s přijímačem bez použití „REG“ tlačítka.

Postupujte dle následujících kroků:

1. Zapněte vysílač / vysílací modul do statutu REG.

1.1. U vysílače x-Lite Pro např.: zapněte vysílač, jdete na MODEL – NASTAVENÍ MODELU – STRÁNKA 2, vyberte interní nebo externí modul a vyberte REG.

2. Připojte baterii do přijímače, zatím co držíte tlačítko na přijímači. Červená a zelená LED na přijímači budou svítit, oznamujíce, že vstoupili do režimu registrace. Vyberte (ENTER) na vysílači, červená a zelená LED budou blikat a na vysílači se zobrazí Registrace OK.
3. Vypněte přijímač.
4. Pohybem kurzoru vyberte přijímač 1 (BIND).
5. Připojte baterii do přijímače, zelená LED bude blikat, oznamujíce, že vstoupila do režimu párování. Vyberte RX, zelená LED bude svítit a na vysílači se zobrazí (Párování dokončeno).
6. Opusťte párování ve vysílači, zelená LED bude svítit a červená bude vypnuta, jste v režimu normálního provozu.

Jak přepnout na F.Port

Např. u X-Lite Pro: vyberte přijímač, stiskněte tlačítko ENTER, vyberte Možnosti a nastavte F.Port.



 Funkce OTA

Např. pro X-Lite Pro: přejděte na SD kartu 2/7 a vyberte FW, stiskněte tlačítko ENTER, vyberte (Flash receiver OTA), zapněte přijímač, vyberte RX, stiskněte ENTER, po dokončení bude na displeji vysílače zobrazeno (Flashování dokončeno). Vypněte a zapněte přijímač a počkejte 3 sekundy, zelená LED začne blikat, přijímač v tuto chvíli pracuje správně.
